HC4006
概述
航佳HC4006是一款线性充电管理集成LDO芯片，内置一个锂电池线性充电管理芯片和一个200mA的低功耗LDO。
内置的线性充电管理芯片采用CC/CV结构，充电电流由外置电阻阻值调节，输出浮充电压为4.24V，符合单节锂电池特性。芯片内部用时还是具有涓流，过温保护，0V激活等一些保护功能。
LDO的输出电压根据客户要求可以选择。同时内置了限流电路，温度保护电路等功能。考虑到一些应用场合的要求，我们内部LDO采用低功耗设计，待机功耗2uA左右。

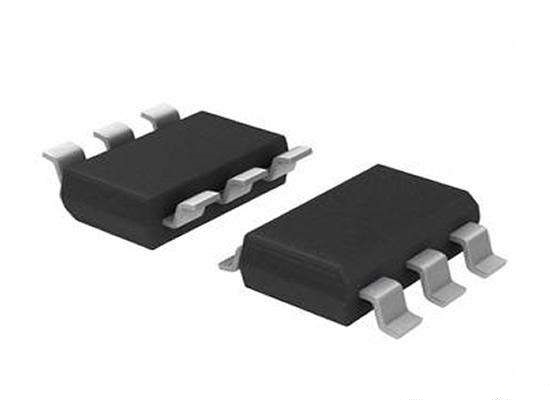

该芯片采用SOT23-6L封装。
特点
◆可编程使充电电流可达500mA
◆不需要MOSFET，传感电阻和阻塞二极管
◆小的尺寸实现对锂离子电池的完全线形充电管理
◆恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
◆从USB接口管理单片锂离子电池
◆精度达到±1%的4.24V预设充电电压
◆充电电流输出监控
◆充电状态指示标志
◆1/10充电电流终止
◆停止工作时提供25μA电流
◆2.9V涓流充电阈值电压
◆软启动限制浪涌电流电流
◆电池欠压保护可激活充电
◆LDO内置过流保护、温度保护
◆待机功耗2uA左右
◆输入欠压状态时，待机功耗不变
应用
◆ 感应灯系列
◆ 玩具
◆ 智能穿戴系列
◆ 键鼠等
