HC4051

概述

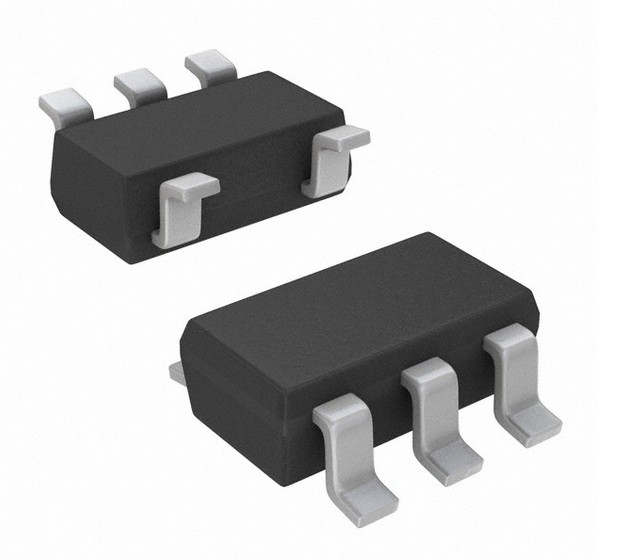

航佳HC4051是一款性能优异的单节锂离子电池恒流/恒压线性充电器。HC4051采用SOT23-5L封装配合较少的外围 原件使其非常适用于便携式产品,并且适合给USB电源以及适配器电源供电。

基于特殊的内部MOSFET架构以及防倒充电路,HC4051不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时,热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.24V,而充电电流则可以通过一 个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的3/10,芯片将终止充电循环。

当输入电压断开时,HC4051进入睡眠状态,电池漏电流将降到1uA以下。HC4051还可以被设置于停机模式, 此时芯片静态电流降至35uA

HC4051还包括其他特性:欠压锁定,自动再充电和充电状态标志。

与常规6V工作的HC4054相比,HC4051工作电压更高:可稳定工作在12V,Surge承受电压达到16V


特性

◆最高 工作电压:12V
◆Surge 承受电压:16V
◆可编程充电电流:200mA
◆无需外接MOSFET,检测电阻以及隔离二极管
◆用于单节锂电池、采用SOT23-5L封装的完整线性充电器
◆恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能。
◆精度达到±1%的4.24V预充电电压
◆用于电池电量检测的充电电流监控器输出
◆3/10充电终止,自动再充电
◆充电状态输出显示
◆待机模式下的静态电流为35uA
◆2.9V涓流充电

◆软启动限制浪涌电流


应用范围
◆移动电话、PDA
◆MP3、MP4播放器
◆充电器
◆数码相机
◆电子词典
◆蓝牙、GPS导航仪
◆便携式设备
