HC4056H
概述

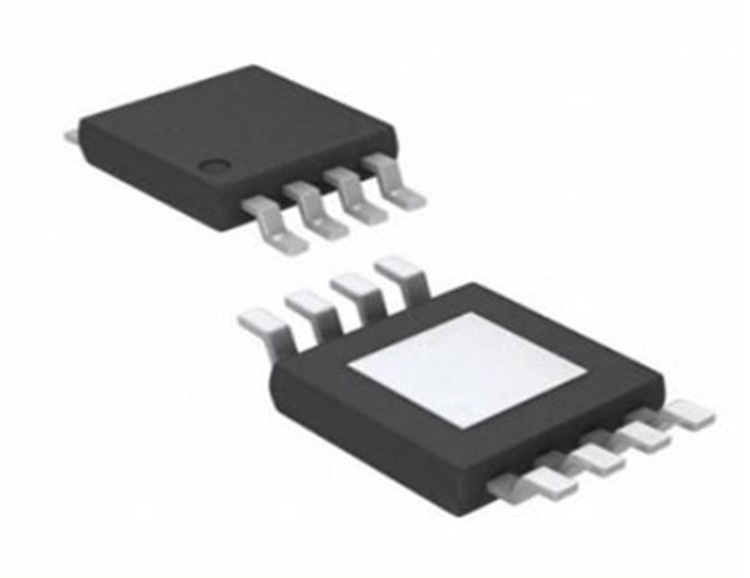

航佳HC4056H是一款性能优异的单节锂离子电池恒流/恒压线性充电器。HC4056H采用ESOP8封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。
基于特殊的内部MOSFET架构以及防倒充电路，HC4056H不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.2V，而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。
当输入电压断开时，HC4056H进入睡眠状态，电池漏电流将降到1uA以下。HC4056H还可以被设置于停机模式，此时芯片静态电流降至35uA。
HC4056H还包括其他特性：欠压锁定，自动再充电和充电状态标志。
特点
◆ 可编程充电电流1000mA
◆ 工作电压范围：4.2V ~ 6V
◆ 过压保护电压：6.5V（典型值）
◆ 输入极限耐压30V
◆ 无需外接MOSFET，检测电阻以及隔离二极管
◆ 用于单节锂电池、采用ESOP8封装的完整线性充电器
◆ 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能。
◆ 精度达到±1%的4.2V预充电电压
◆ 用于电池电量检测的充电电流监控器输出
◆ 自动再充电
◆ 充电状态双输出、无电池和故障状态显示
◆ C/10充电终止
◆ 待机模式下的静态电流为50uA
◆ 2.9V涓流充电
◆ 电池温度监测
◆ 软启动限制浪涌电流
◆ BAT输入防反接保护
◆ 可 0V 激活
应用
◆ 移动电话、PDA
◆ MP3、MP4播放器
◆ 充电器
◆ 数码相机
◆ 电子词典
◆ 蓝牙、GPS导航仪
◆ 便携式设备
